?

量化材料接觸角的方法有很多，在這里重點說一下接觸角測量儀和達因筆的對不同材料的量化方式：

達因筆測試方法?：

達因筆性能介紹 ：能準確地測試出塑料薄膜之表面張力是否達到試筆的數值.令使用者清楚了解此薄膜是否適合于印刷.復合或真空鍍鋁.有效地控制質量及減少因材質不合格所造成的工具延誤.

?

測試方法 ：
　　在工業(yè)性實踐中，塑料表面能量（表面張力）的測定是通過測試油墨按照DIN ISO 8296，是以已知不同表面能量的墨在擬測的薄膜上刷上約100mm長的墨條，并觀察其90%以上的墨條邊在2秒鐘內是否發(fā)生收縮并形成墨滴，如有，則換低一級表面能的墨再刷墨條，進行同樣的觀察，直至不收縮和出現墨滴，此測試墨的表面能即相對應為該薄膜的表面能。這種方法能準確測出基材的表面張力、表面濕力并判定工作前基材表面因素是否符合要求以便調整油墨、涂層、粘度到工作所需。

　　有30到72 mN/m二十一種表面能級的測試墨（每種相差2mN/m）。達因試筆（38mN/m）可以用作電暈處理后表面能的一種快速測試工具，但不適合作為已印好或涂布好表面的系統(tǒng)測試。當測試筆在電暈處理過的表面劃出一條線，如果是連續(xù)成線的，說明該材料表面能不低于38mN/m，如斷斷續(xù)續(xù)不連成線，說明該材料表面能不到38mN/m，處理不足或甚至未處理，不符合印刷加工要求。
　　表面張力、表面濕力對于準確測定印刷油墨和其他材料在表面的粘結狀況是非常明確的標準，但影響粘度的還有其他因素，如靜電及諸多的添加劑。然而這些因素在測試時卻不常顯示出，甚至是測試結果很好但實際卻不合要求。這就需要和原料供應商討論這些技術問題。一般而言，以上情況對他們來說是不會發(fā)生的，且表面值在38-41mN/m 即能達到粘度要求。而表面張力在37mN/m以下時會造成許多白頁（無印刷內容），在35mN/m以下時粘度就不好了。

?

達因筆測試PP,PE,PET,PAPC等塑料薄膜表面張力時需要注意以下幾個問題：

達因筆，又名表面張力測試筆、電暈處理筆、及塑膠薄膜表面張力檢測筆。是薄膜表面電暈度（達因）的測試工具，專門用于測定薄膜受電暈處理后的效果。?
表面張力測試筆有32、34、36、38、40、42、44、46、48、50、52、54、56、58、60或以上十多種不同張力的試筆，能準確地測試出塑膠薄膜表面張力是否達到試筆的數值。令使用者清楚了解此薄膜是否適合于印刷、復合或真空鍍鋁等等，從而有效地控制品質，減少因材質不合格所造成的損失。???

?

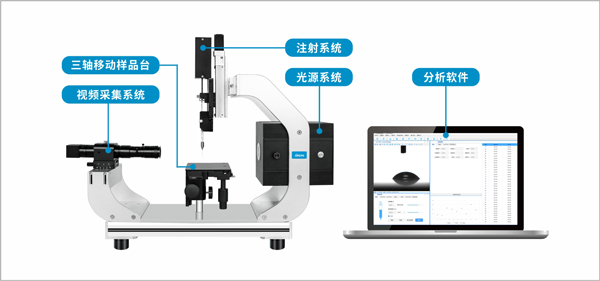

接觸角測量儀測試方法：

?? 分析測試方法：座滴法、懸滴法、氣泡虜獲法、插入法，多種液滴形態(tài)均可適用；

?? 優(yōu)秀的接觸角測試方法：圓法、θ/2法、橢圓法、微分圓法、微分橢圓法等先進的高精度擬合計算方法，可動態(tài)連續(xù)全自動計算接觸角、表面張力

觸角測量儀測試方法優(yōu)勢：

（1）易被理解和接受。本系列算法涉及的專業(yè)知識有限，只涉及簡單的幾何以及高數知識，所以，易于被使用者所理解；

（2）測試精度較高，通常而言，在控制液滴量的情況下，且擬合曲線與輪廓曲線重合度高時，精度可達0.5°(圓擬合或橢圓擬合)；

（3）圓擬合法以及橢圓擬合法不易受背景噪聲點影響，自動擬合的成功率較高。特別是圓擬合法，在5度以內的接觸角測試時，是首選算法。

?
