水滴角測量儀主要是用來測試物體表面的接觸角角度，通過水滴角度來分析判定物體表面的附著力、粘接性、疏水性、潔凈度等重要指標，主要用在手機玻璃鍍膜疏水性測試、相機鏡頭防指紋鍍膜噴涂、LED電子元件邦定前潔凈度分析、防水防腐材料研發生產等行業中。

????? 隨著手機行業的發展，手機蓋板，手機膜的表面處理性已越來越受到重視，許多廠家都希望通過接觸角測試儀來測試各種手機蓋板和保護膜的疏水性，來判斷手機玻璃蓋板的表面疏水程度，作為水滴接觸角測量儀的生產廠家，我司生產的儀器已覆蓋到珠三角多個手機供應鏈生產廠家。我司的半自動款水滴角測量儀SDC-100儀器測量水滴角數據準確，深受廣大用戶的喜愛。

　　晟鼎精密的水滴角測試儀有手動注液，自動注液，全自動款水滴角測試儀，測量方法有：圓法；切線法，橢圓法；L-Y法和微分圓（微分橢圓法）。以下，是晟鼎精密的接觸角測量儀詳細的測試步驟。

　　測試液體：純凈水

　　測試儀器：SDC-100接觸角測量儀

　　測試樣品：普通手機蓋板

　　測 試 員：任R

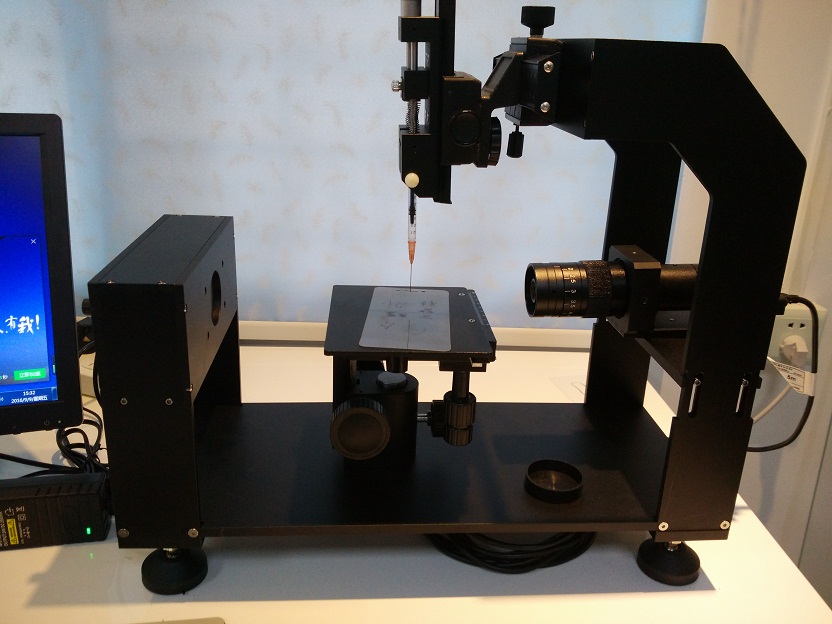

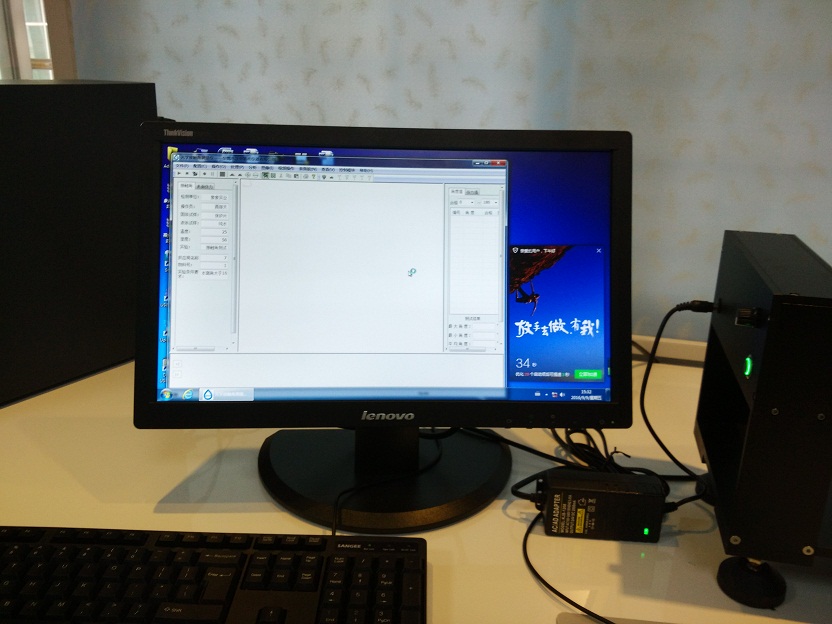

第一步：打開水滴角測試儀，和與之相連接的電腦；

第二步：手動滴液（自動滴液），手機行業的滴液標準是1-2微升。晟鼎精密的滴液精度可達0.01微升。滴液后通過上升樣品臺接到水滴角。

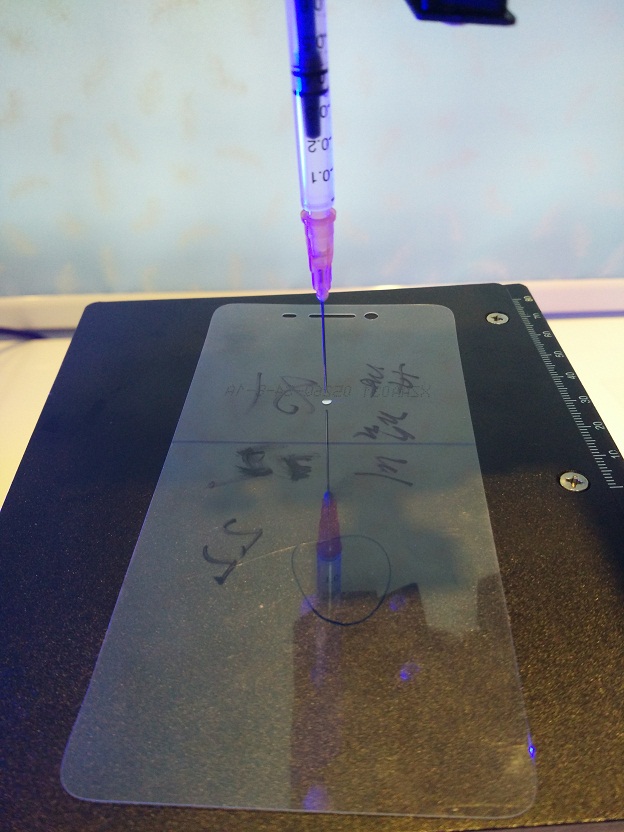

第三步：上升樣品臺接到水滴。首先調整水平，再把試樣置于工作臺上，利用微量進樣器調整液滴的量，使在針頭形成液滴，轉動旋鈕使工作臺上移，讓試樣表面與液滴接觸，再下移工作臺，試樣上即可留下液滴。

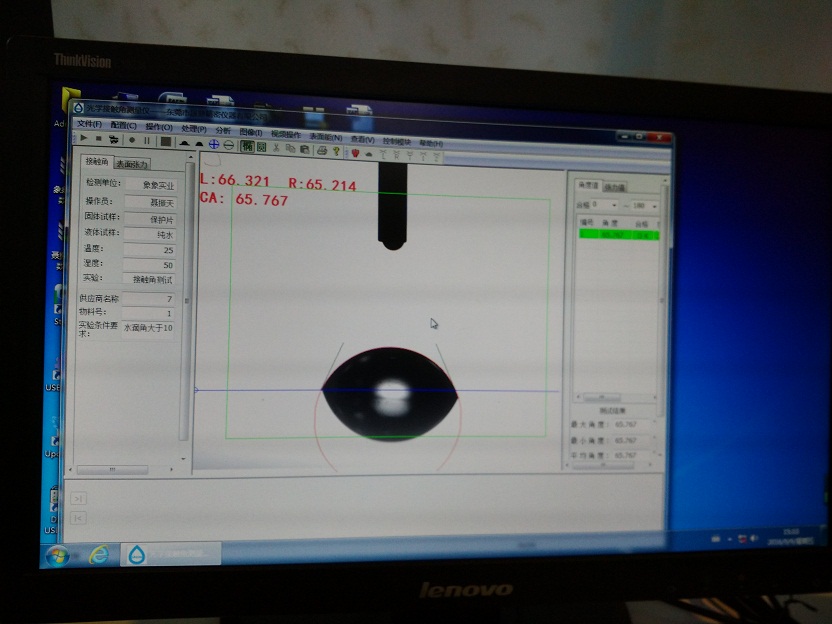

第四步：點擊凍結后，即可按下述方法進行接觸角的測量。將所顯示的測量尺通過點擊快捷按鈕左移或右移或上移或下移移至，測量尺與液滴邊緣相切。然后點擊下移下移測量尺將交叉點與液滴邊緣重合，點擊左旋按鈕，將測量尺與液滴一邊相交，再點擊計算，即可求出接觸角.軟件一鍵分析接觸角度。方便快捷準確。

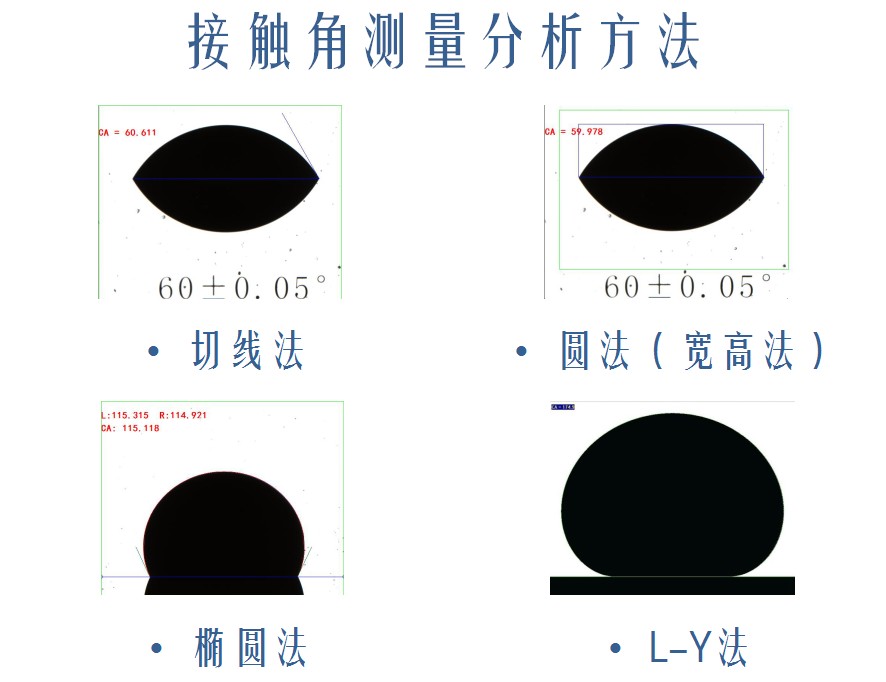

?接觸角測量儀軟件分析方法：

? 切線法：常規方法，需手工切線，誤差較大

? 圓法：也叫寬高法，θ/2法，利用三點擬合一個圓形（開放式存在，能更好的看清楚是否貼合在一起），從而計算出接觸角度。適用于<20°角度的接觸角測量。

? 橢圓法：當接觸角度超過20度時，此時已不是一個常規的圓形，而近似一個橢圓形，橢圓法用五點擬合橢圓形，從而計算出接觸角度。適用于>20° <120°角度測量。

? Laplace-Young法：適用于>120°超疏水角度的測量。但是Laplace-Young法有一個缺點，就是圖象一定要非常清晰和完整，需自動擬合，并且左右兩邊的角度要均勻。目前晟鼎精密已經開發出微分圓法和微分橢圓法，此方法含擴（圓環法，橢圓法，Laplace-Young法）并能優化Laplace-Young法的不足之處。這也是有超疏水角度測量需求的客戶的福音。

?

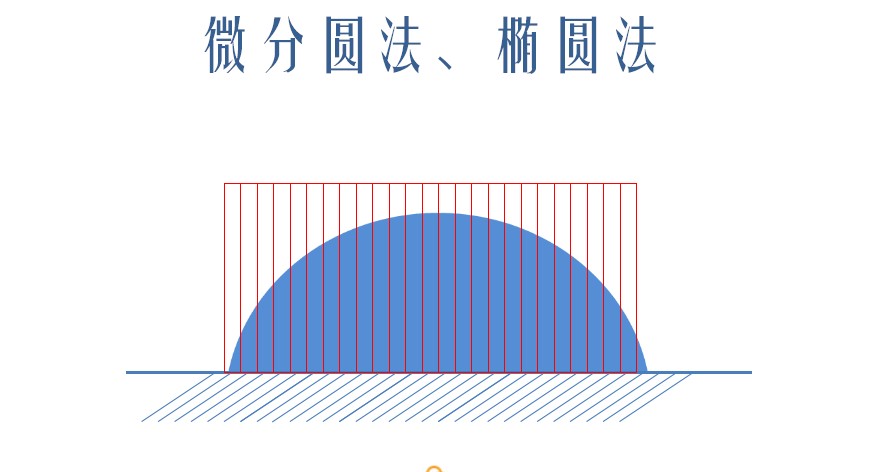

??晟鼎精密微分圓（橢圓）法：

? 將液滴輪廓微分分成多個小部分，再對每個小部分進行擬合，最大限度接近液滴最真實的外觀輪廓，從而獲得更為準確的結果。

??接觸角測量儀詳細測試過程：

? 拍攝液滴圖象

? 確定基準線（固體與液體的分界線、兩個三相點的連線）

? 確定液滴外型輪廓

? 選取適當?shù)挠嬎惴椒〝M合液滴外型曲線，計算接觸角

?
