? 一、高溫高真空接觸角測量儀的工作原理

? ? 應用于在高溫真空條件下，通過視頻光學原理，測試各種材料的潤濕鋪展性能；高溫高真空接觸角測量儀加熱溫度高、抽真空穩定、分析準確、算法豐富；可應用于陶瓷材料研究、金屬材料研究、釬焊研究、航空航天材料研究、鋼鐵冶煉研究、復合材料研究等高溫測量環境。

? ?原理示意圖

??

二、設備參數?

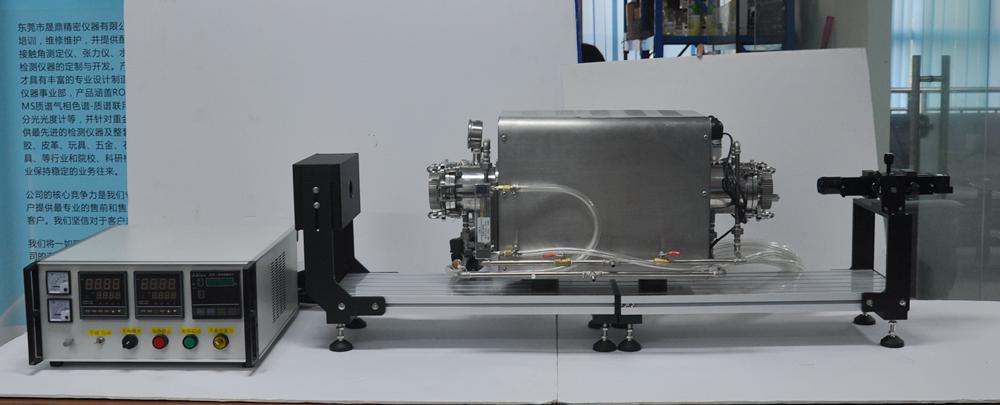

? ? 高溫高真空接觸角測量儀SDC1500，主要由主體支架、專用光源、遠焦鏡頭、工業成像CCD、高溫高真空爐體、水循環冷卻系統、真空泵專用分析軟件組成；應用于在高溫真空條件下，通過視頻光學原理，測試各種材料的潤濕鋪展性能。

?

三、實際應用實例

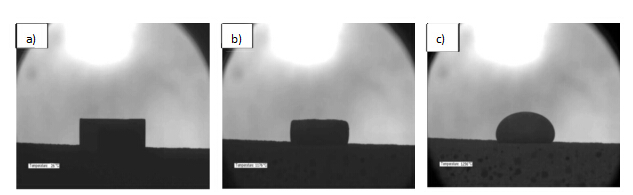

? ? 陶瓷坯體燒成溫度的制定： 某工廠廢料，重新利用燒成時會膨脹，難以確定燒成制度。利用高溫可視化膨脹收縮儀不但可以直觀地觀察到坯體在燒成過程的變化情況還能夠對坯體的膨脹收縮率進行實時的測量。膨脹收縮率隨溫度的變化曲線陶瓷釉熔融溫度的確定，傳統的方法是將釉料加水制成三角錐，然后與標準溫錐一起放入電爐，以三角錐頂點彎曲，接觸底盤的溫度定位釉的熔融溫度。這種方法準確度不高。利用高溫可視化膨脹收縮儀可以直觀地觀察到陶瓷釉的始熔溫度和成熟溫度。

? 其它應用：

? 此外，高溫可視化膨脹收縮儀還可以用于研究材料在高溫的接觸角、復合材料界面的潤濕性、在應力作用下材料的高溫蠕變等。

四、主要技術指標???????????????????????

1.?接觸角測定范圍：0-180°??????????????

2.?接觸角測量精度：±0.1°

3.?溫度范圍：常溫-1500℃

4.?冷卻方式：水冷型

5.?光源：工業LED冷光，壽命20000小時以上

6.?真空爐管尺寸：外徑Φ50×內徑Φ42×長度520mm

7.?電爐加熱功率：3KW/220V

8.?最高使用溫度：1400℃

9.?長期工作溫度范圍：RT～1400℃

10.?恒溫區：爐管中心區域Φ42×L30mm，≤±1℃。

????????爐管中心區域Φ42×L40mm，≤±1.5℃

????????爐管中心區域Φ42×L50mm，≤±2.5℃

11.?系統真空密封標準：6.65×10-3Pa

12.?溫控方式：數顯智能30段可編程序溫度控制儀/SCR智能模塊/PID方式；另有1臺數顯溫度儀顯示爐管內溫度；溫度測量均為單鉑銠熱電偶。

13.?復合真空計：電阻規：量程范圍：105pa-10-1pa

??????????電離規：量程范圍：100pa-10-7pa

14.?氣體管路安裝油浸指針真空壓力表，指針指示系統真空度與系統壓力量程范圍：-0.1Mpa～0.15Mpa。

15.?設備于1200℃運行時，所需冷卻功率：1000W；換算成25℃冷卻水流量：1440ml/min。

16.?兩觀測窗口的距離：736mm。
