一、水的接觸角怎么測試？

　　晟鼎接觸角測定儀軟件采用windows操作界面結構設計。美觀新穎、操作簡單大方。做到使用者一目了然，主要功能鍵全部安放在界面上方的工具欄內。操作者選取十分方便。不常用的功能放在工具欄內的處理欄的子菜單中，操作者可以根據實驗要求提取使用。開始試驗前先將計算機及顯示器的電源接好，請確保所使用計算機系統為Windows XP或者Windows 7（32位），顯示器分辨率為1024*768及以上。

　　SDC-200水滴角測定儀軟件主界面窗口主要分為：A 菜單欄、B 工具欄、C 信息欄、D 自動滴液設置與控制欄、E 動態圖片區、F 測試結果數據顯示區、G、視頻圖像操作區共H. 手動擬合8個欄位，如下圖所示。

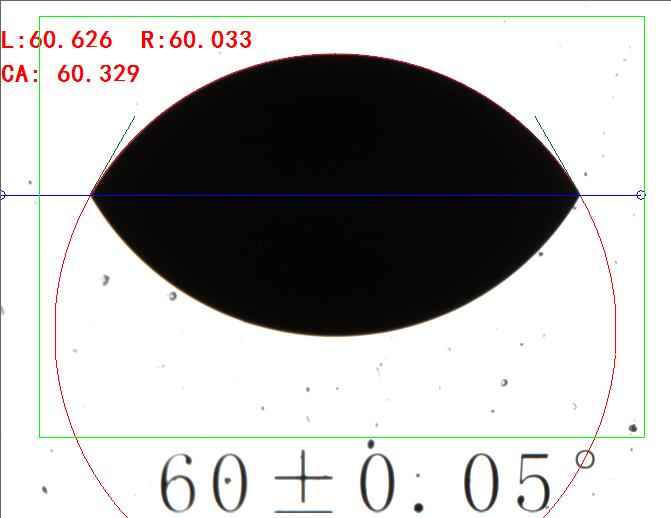

　　測量工具中的自動橢圓擬合法是測量接觸角最常用到的一種方法，也是我們產品主打的一種方法，用于測試20度以上的接觸角，精度非常準確。但僅針對水平面測試。操作如下，首先按“1”鍵滴液，上升樣品平臺接液，按“2”鍵一鍵測量。測試結果將出具由左右接觸角兩個測試數據，然后再計算出平均值。然后可以點擊空格鍵或者軟件攝像頭進行第二次樣品測試。

?

水平擬合法測定接觸角。打開保存的接觸角圖像照片，點擊方法圖標，顯示一條水平線，將其移動到液體的底面。在液體輪廓上點擊兩點，包括液體外線，點擊一下。接觸角值自動顯示。點擊右鍵保存測量值即可。

?斜面擬合法測定接觸角，打開保存的接觸角圖像照片，點擊方法圖標，在圖像的左端點擊一下， 然后再在輪廓上任意一點點擊一下，最后再在圖像的另一端點擊一下，接觸角會自動的測量出來。 ? ??

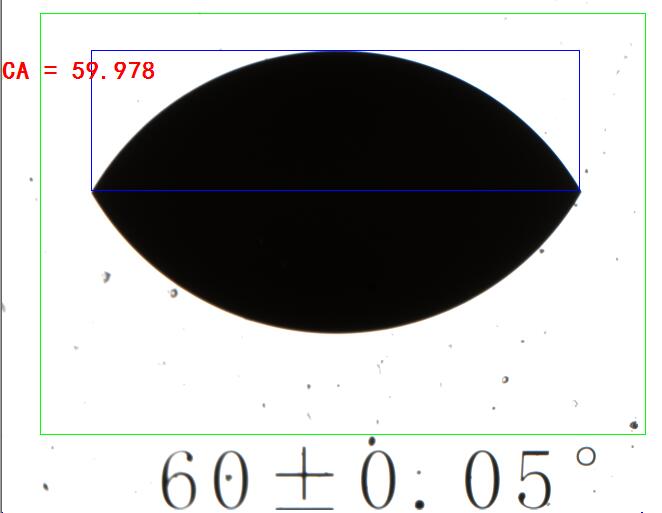

?寬高法測量接觸角：將被測液體圖像截圖，在測量窗口上進行測量，選取寬高法，也叫圓法，測試方法和橢圓法一樣，但圓法較適應于低于20度的接觸角測量，因此時水滴較小，不受重力影響而變形，更接近于一個真實的圓形。

? ? ? ??

二、接觸角測量儀怎么用

對于理想的平面固體表面，當液滴在表面達平衡后。只有一個符合Young方程的接觸角。但實際固體表面是非理想的，因而會出現滯后現象，致使接觸角的測量往往很難重復。但經過精心制備和處理的表面，有可能得到較重復的數據，特別是高分子的表面。表面的制備和處理的目的是要得到較光滑、干凈的理想表面，但具體的工藝因樣品而異，這里不作更多的介紹。這里主要介紹一些常用的接觸角測定方法，它們都是針對氣—液—固體系的接觸角而設計的。但其中有些方法，只需略加修改，亦適用于液—液—固體系接觸角的測定。測定接觸角有多種方法，可根據直接測定物理量分為四類：⑴?靜滴法（角度測量法）、⑵?高度、長度測量法⑶?力測法⑷?透過測量法。前三種適用于連續的平滑固體表面，后一種方法可用于粉末固體表面接觸角的測定。

　?量角法

液滴角度測量法是測量接觸角的最常用的方法之一，如下嵊所示。該方法是將固體表面上的液滴，或?qū)⒔胍后w中的固體表面上形成的氣泡投影到屏幕上，然后直接測量切線與相界面的夾角，直接測量接觸角的大小。

???????????

（a）停滴 ? ?????（b）停泡

如果液體蒸氣在固體表面發生吸附，影響固體的表面自由能，則應把樣品放入帶有觀察窗的密封箱中，待體系達平衡后再進行測定。此法的優點是：樣品用量少，儀器簡單，測量方便。準確度一般在土1^o左右。

　?量高法

如果液滴很小，重力作用引起液滴的變形可以忽略不計，這時的躺滴可認為是球形的一部分。接觸角可通過高度的測量按下式計算：

式中h是液滴高度，d是滴底的直徑。若液滴體積小于10^-4mL，此方法可用。若接觸角小于90^o，則液滴稍大亦可應用。

?

??量高法示意圖

液滴在纖維上的接觸角也可用量角法測量，把纖維水平拉直．置于樣品槽內，然后投影到電腦屏幕，直接測定液滴與纖維表面的夾角。如果液滴很小，接觸角也可用量高法測量，通過式（8）來計算。

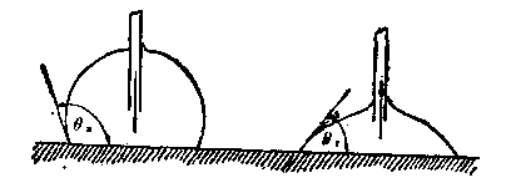

實際固體表面幾乎都是非理想的，或大或小總是會出現接觸角滯后現象．因此，需同時測定前進角和后退角。對于躺滴法，可用增減液滴體積的辦法來測定。增加液滴體積時測出的是前進角，如圖5(a)所示；減少液滴體積時為后退角，如圖所示。

?

??前進角和后退角的測定方法

為了避免增減液滴體積時可能引起液滴振動和變形，在測定時可將改變液滴體積的毛細管尖端插入液滴中，尖端插入液滴不影響接觸角的數值。

三、接觸角測量儀使用時的注意事項：

１、滴液量盡量控制在1-5微升以內，因?yàn)榈我哼^多，液滴受重力影響會產生變化，不是一個正規的圓形或者橢圓形，如果少于這個滴液量，除非是測試樣品非常小，需要小滴液的情況，需跟廠家溝通好購買微小級注液器。

２、北光源明暗度需根據實際操作情況調節，大亮?xí)?dǎo)致液滴外輪廓不清晰，太暗則導致液滴變大或才周圍太多黑點，影響測試數據的準確性。

３、基線位置，原則上晟鼎精密一鍵式測量是自動找出基線進行測試。特殊情況無法識別出基線的，需要操作人員手動找尋基線。

４、任何一臺儀器都不是完美的，我們只能最大限度的保證測試數據接觸真實的角度，儀器本身的能力和測量的方法都會影響接觸角數據，特別是疏水和親水性強的材料測試數據，晟鼎精密可以保證，根據長期的實驗結果得出，允許正常的誤差范圍在正負1度以內。
