? 塑料薄膜與水接觸角的測量：

? 水滴投影接觸角測量儀是基于計算機的測量系統：接觸角的測量也可使用備備自動圖像分析能力的計算機系統，與水滴投影系統相比，該系統能提供更高的精確度。

試驗用水：使用蒸餾水或者超純水，如高效液相色譜用水，并貯存在干凈的容器中，

? 注1：也可使用試劑級的去離子水，但會影響結果的準確度。

? 注2：試驗用水愛到任何污染時都會影響結果。

? 試驗方法：

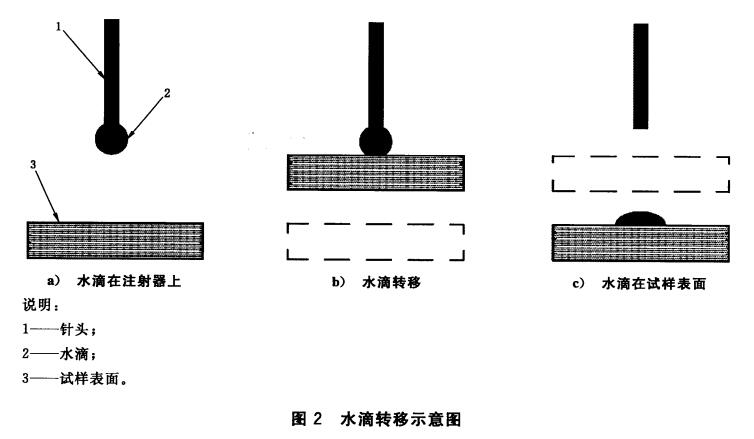

? 將試樣置于食品的試樣臺上，確保試樣放置平整，不產生皺紋和扭曲。在針頭未端懸掛1-2微升水滴，升高試樣平臺使試樣表面接觸懸掛的水滴，然后移開試樣以完成水滴的轉移，此過程中不應令水滴滴落或噴出到試樣表面。

使用兩種測量技術不進行接觸角的測量，通常情況下，在水滴轉移后（60 正負10）S內進行接觸角的測量，若另有規定，則按食品說明中有關水滴角轉移和測量的在最大有效時間來進行測量。

1 調整量角器指針合其與度樣表面的水滴相切，從而直接用量角器測量接觸角。

2 用接觸角測量儀中的微分圓法或者微分橢圓法，通過水滴圖像測量接觸角。

θ-水滴與試樣表面的接觸角，單位為度

H- 水滴圖像的高度，單位為毫米

R-水滴圖像的半寬度，單位為毫米。

?方法1的偏差主要是確定水滴圖像三相點的切線的主觀誤差，方法2中使用的算法是假設水滴是規則的球狀，虛擬成圓形或者橢圓形，而且要求測量體積小于或等于2微升的水滴，其精確度要好。

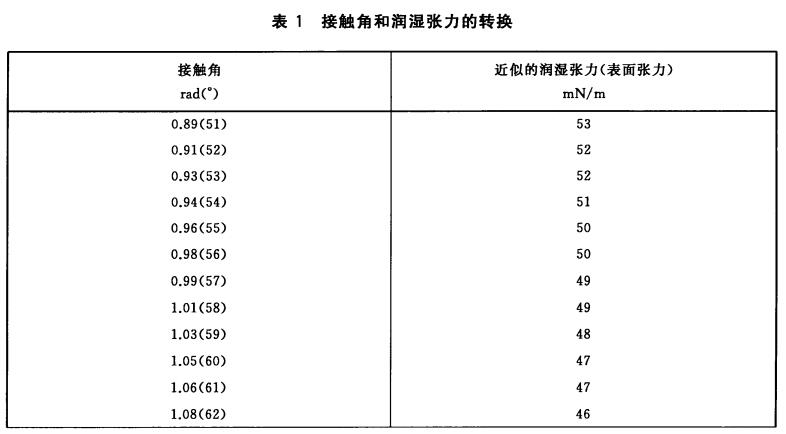

以下是在同一試樣上測量后的接觸角。

??

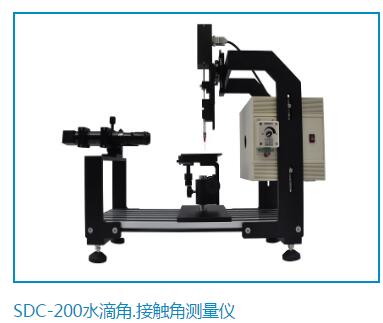

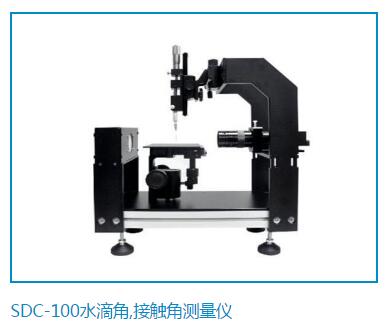

SDC-100,SDC-200作為晟鼎精密入門級水滴角測量儀，是性價比非常高的水滴角測試儀，不但可以測試水滴接觸角，還可測表面張力，固體表面能。儀器分為二部分，硬件和軟件，硬件整機由精密機身、光學成像系統、高精度滴液系統,CCD拍攝系統組成。軟件為晟鼎精密專業自主研發的視頻接觸角測定儀軟件?V2.4.0，軟件可用于測試靜態接觸角、動態接觸角值、連續接觸角，特殊接觸角，纖維接觸角，表面張力，表面自由能，是一款全面，高效顯精準度高的測試軟件。

??接觸角：?

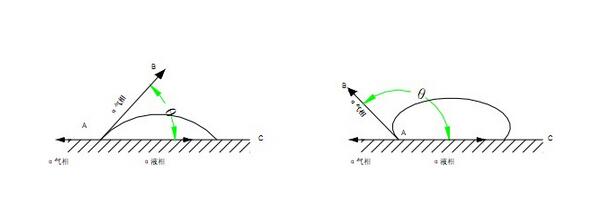

? 在固體水平平面上滴上一滴小液滴，在固體表面上的固－液－氣三相交界點處由其氣－液界面和固－液界面兩切線把液相夾在其中時所形成的角稱為接觸角。

?應用范圍

? 晟鼎精密歸初由十幾位一直從事表面性能工作的研究人員組成，在全面分析國內外各種接觸角測定儀優缺點的基礎上，通過不懈努力長期研發，不斷測試，才投入市場，本著成本控制和性能提升的設計初衷，我們對軟件測試方法、光學系統，CCD以及光源系統都進行了整合優化，從而保證了成像的高清晰度和測試數據的精準度。接觸角測量儀由光源，光學系統，試樣臺，液體供應系統等部分組成。

高精度注射部分：

1、高精度注射系統，控制精度可達為0.1ul確保測量的準備性和重復性；

2、專業級的高精度注射系統，微測頭+高精度注射器

3、光學機械控制無縱向串動，平穩性更高。

4、整機一體化設計，主機采用一體成型高穩定性機身平臺，在牢固的基礎上保證了整機的輕便性。?

5、液體供應系統可使用泵驅動或手動的微量注射器，使用較小容量的例如100微升到250微升的微量注射器可精確的控制水滴體積。

6、為了能夠測試不同大小的水滴，應使用公稱直徑為0.21mm~0.52mm的平頭針頭，首選不銹鋼針頭，也可使用其它類型如聚四氟乙稀涂層的針頭。

結構設計科學合理：

1、獨特的固定焦距式機械結構，結合精密調整架，可以更方便更準確的找得焦距并捕獲清晰的圖像。

2、獨特的遮光片設計，背景光更清晰，成像效果更好。

3、單波長LED冷光源系統，更清晰的成像，同時避免額外熱度所導致的小液滴。

4、自主研發的集成芯片電路控制，保證儀器以最佳狀態運行。

5、高強度鋁合金結構，模塊化設計理念，可配置各種常用測量附件。

6、高性能工業相機組合高性能遠心鏡頭確保成像質量。

更清晰、更高速度的光學成像系統：

1、可調亮度LED冷光源技術，為您取得更清晰的液滴輪廓提供可能，同時也有效地避免了額外熱度所導致的小液滴揮發。

2、采用德國原裝高性能工業相機，視頻速度25副圖像/秒，高清鏡頭，確保最佳的成像效果，以捕捉更高質量的圖片。

3、單波長LED冷光源系統，更清晰的成像，同時避免額外熱度所導致的小液滴揮發。

4、光學觀察系統可選擇視頻錄像，CCD攝像機，透鏡或光學投影，其配置應能放大6-30倍。

5、采用USB2.0標準接口，速度更快，兼容性更高，可以連接筆記本電腦和新型設計的臺式機，沒有了打開電腦機箱插卡的不方便、不兼容等煩心。

多功能，高效率軟件操作系統：

1、多種分析測試方法：座滴法、懸滴法、氣泡虜獲法、插入法，多種液滴形態均可適用；

2、多種計算接觸角方法：θ/2法、圓擬合法、橢圓擬合法、Young-Laplace方程擬合法，微分圓法，微分橢圓法，曲面測量法。

3、多種表面自由能測試方法：Fowks法，OWRK法，ZismanPlot法，EOS法（選配）

4、多種數據導出功能，測量數據一鍵導出實驗報告。

5、提供德國授權校準樣品，隨時檢驗儀器測量精度和重復性。

6、可以用于分析簡單的靜態接觸角，也可以分析前進/后退角，滾動角，隨時間變化（標準版本為25張/秒，可選購更高速度的相機）的接觸角值。
